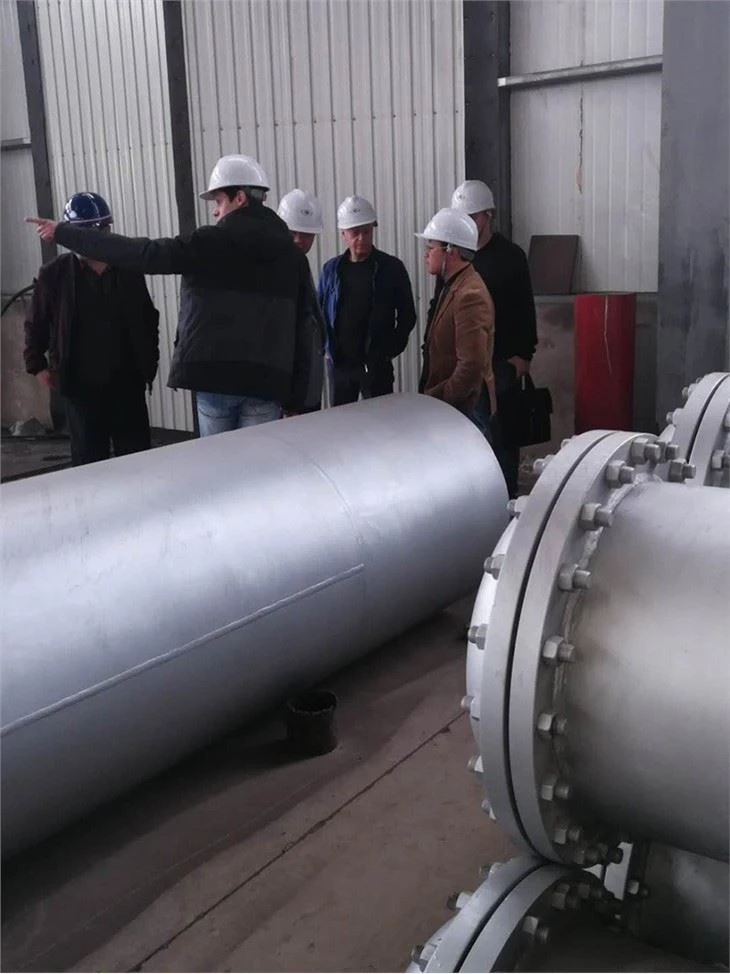

Titanium mantel- en buiswarmtewisselaar

De titanium mantel- en buiswarmtewisselaars gemaakt van titaniumlegeringen (meestal Gr2 en Gr12) zijn een soort apparatuur die een deel van de warmte van hete vloeistof naar koude vloeistof overbrengt. De mantel- en buiswarmtewisselaars zijn het meest gebruikte type warmteoverdracht in de chemische verwerkingsindustrie vanwege hun flexibiliteit in ontwerp en het vermogen om vloeistoffen met verschillende niveaus van vaste stoffen te verwerken. Titanium buiswarmtewisselaars zijn zeer speciaal voor chemische verwerkingsfabrieken, chloraatproductiefaciliteiten, zwavelterugwinningsunits, koolwaterstofverwerkingsfaciliteiten, ontziltingsprocessen, elektriciteitsopwekking en vele andere toepassingen, waarbij warmtewisselaars onder zure en/of hoge temperatuuromstandigheden moeten werken en een belangrijke rol spelen. Het kan worden gebruikt als een verwarming, koeler, condensor, verdamper en reboiler in chemische productie.

Productspecificatie

Titanium-kenmerken

Speciale eigenschappen van titanium maken het mogelijk om materialen en producten die ervan gemaakt zijn, te gebruiken bij extreme temperaturen en vijandige werkmedia. Het wordt geprezen om zijn hoge corrosiebestendigheid, hoge treksterkte en taaiheid. Titanium kan langdurig werken bij 450-500 C graden. Titanium is bestand tegen corrosie door alkali, chloride, gechloreerde organische stoffen, zwavelzuur en salpeterzuur.

Voor mantel- en buiswarmtewisselaars zijn ook de onderstaande materialen beschikbaar.

• Zirkonium
• Tantaal
• Niobium
• Nikkel legeringen
• Inconel
• Duplex roestvrij staal
• Roestvrij staal

• Explosieve gebonden materialen

Proces

1. De mantel van de titanium mantel- en buiswarmtewisselaar is gewoonlijk opgerold en gelast met titaniumplaten. Gelaste verbindingen moeten een volledige penetratiestructuur aannemen en de minimale afstand tussen lassen moet groter zijn dan 3 keer de plaatdikte en niet minder dan 100 mm. Kruislassen zijn niet toegestaan. Daaronder mogen schootverbindingen, hoekverbindingen en eindverbindingen niet worden gebruikt in compressieomstandigheden.

2. Het type kop van de titanium shell and tube warmtewisselaar wordt gewoonlijk geselecteerd op basis van de ontwerpdruk, ontwerptemperatuur en servicevereisten van de apparatuur. De meest gebruikte koptypen zijn als volgt:

a) Convexe kop: Titanium convexe kop zou bij voorkeur een elliptische kop moeten aannemen. Voor lagedruk- en normale drukapparatuur kunnen ook schotelkop en bolvormige kop worden gebruikt. De basisafmetingen zijn volgens de JB/T4746-verordening.

b) Conische kop: Conische schalen zonder flenzen worden meestal gebruikt voor onderste koppen van titaniumapparatuur bij atmosferische druk, en de halve tophoek a van de kegel is Minder dan of gelijk aan 30 graden. Wanneer a > 30 graden, of wanneer de verbinding tussen de kegelschaal en de cilinder wordt gebruikt als het steunpunt van de apparatuur, moet de geflensde kegelschaal worden gebruikt. De basisafmetingen van de geflensde conische schaal zijn in overeenstemming met de bepalingen van BT4746.

c) Vlakke afdekking: Vlakke afdekkingen worden meestal gebruikt voor atmosferische druk titanium apparatuur. Voor rechtopstaande apparatuur die plat op de vloer wordt geplaatst, kan de vlakke afdekking met gevouwen randen stompgelast worden met de cilinder. De verticale apparatuur met grote diameter onder normale druk kan een T-vormige dubbelzijdige lasstructuur aannemen die de vlakke afdekking en de cilinder verbindt.

3. De flensverbinding van titanium mantel- en buiswarmtewisselaars gebruikt meestal een losse flensverbinding. Voor apparatuur die spleetcorrosie kan veroorzaken, worden meestal niet-metalen of metalen materialen met minder bevochtigbaarheid en zwelling geselecteerd. Om te voorkomen dat de losse flens wegglijdt of eraf valt, moet een anti-drop baffle worden aangebracht. Het aantal baffles is afhankelijk van de diameter van de apparatuur, maar ten minste niet minder dan 3 stuks
